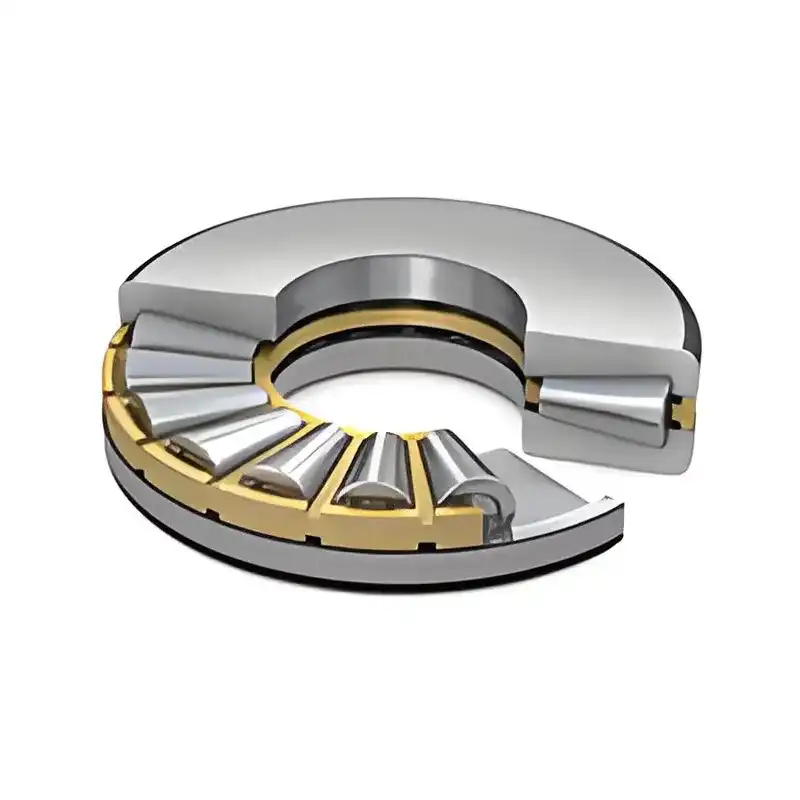

Axialkegelrollenlager nehmen hauptsächlich einseitige axiale Belastungen auf, verfügen über eine hohe Tragfähigkeit und sind bis zu einem gewissen Grad stoßfest. Sie zeichnen sich durch eine kompakte Bauweise aus, sind nicht selbstausrichtend und für niedrige Drehzahlen ausgelegt. Sie werden vor allem in schweren Maschinen wie z. B. Schwermaschinen, Bergbaumaschinen, Walzwerken und großen Getrieben eingesetzt, die hohen axialen Belastungen ausgesetzt sind.
| Lagerbezeichnung | Grundabmessungen (mm) | Nennlast (KN) |
Lagergewicht | |||
|---|---|---|---|---|---|---|
| d Innen‑durchmesser |
D Außendurchmesser |
B Breite |
Dynamische Last Cr |
Statische Last Cor |
||
| T53250 | 1352.55 | 1473.2 | 52.375 | 650 | 21100 | 94.4 |
| T48000 | 1219.2 | 1524 | 136.525 | 3450 | 74800 | 596 |
| T45751 | 1162.05 | 1282.7 | 57.099 | 620 | 19000 | 80.7 |
| T45750 | 1162.05 | 1282.7 | 52.388 | 620 | 19000 | 80.7 |
| XC2101 | 1162.05 | 1282.7 | 52.388 | 620 | 19000 | 79.9 |
| XC2102 | 1003.07 | 1117.6 | 50.8 | 530 | 14900 | 64.2 |
| S-4228-C | 970.7 | 1249.95 | 130 | 2900 | 59400 | 499 |
| E-1987-C | 939.8 | 1244.6 | 152.4 | 3440 | 65200 | 544.3 |
| T34250 | 870.001 | 980.001 | 50 | 480 | 12500 | 52.7 |
| E-2421-A | 850.9 | 1130.3 | 149.86 | 2890 | 48800 | 462 |
| E-2267-A | 800.1 | 1041.4 | 139.7 | 2440 | 40600 | 308.1 |
| T30620 | 777.697 | 889 | 47.625 | 440 | 11500 | 44.7 |
| E-2172-A | 749.3 | 952.5 | 127 | 1460 | 24800 | 285 |
| H-2054-G | 711.2 | 990.6 | 190.5 | 3420 | 50900 | 460 |
| F-3172-C | 711.2 | 965.2 | 127 | 2140 | 37300 | 354.2 |
| J-940-A | 609.6 | 812.8 | 101.6 | 1420 | 26200 | 174 |
| 600TTF710 | 600 | 710 | 86 | 1900 | 10700 | 66.2 |
| 560TTF670 | 560 | 670 | 85 | 1950 | 10700 | 61.4 |
| E-2394-A | 558.927 | 762 | 101.6 | 1310 | 22900 | 127.2 |
| F-3093-A | 558.8 | 1066.8 | 285.75 | 6550 | 89200 | 1335 |
